AktualitätenEDF-Belvédère: Mechanische Instandsetzung

EDF-Belvédère: Mechanische Instandsetzung

Die «Unité de Production Méditerranée» beauftragte uns mit der Durchführung mechanischer Wartungsarbeiten im Kraftwerk Belvédère (Alpes Maritimes), Eigentum der EDF.

Die horizontale Peltonturbinen-Gruppe des Kraftwerks turbiniert im Schwallbetrieb das Wasser des Stausees La Fous, welcher das Wasser des Gordolasque fasst. Wir wurden beauftragt, wiederkehrende Probleme mit der korrekten Betätigung des mobilen Dichtungsrings des Kugelschiebers zu beseitigen. Seit 2012 schliesst der Dichtungsring nicht mehr vollständig, insbesondere für die Trockenlegung der talseitigen Turbinenelemente. Aufgrund der Funktion als Sicherheitsorgan der Produktionsanlage war es bei einem Zwischenfall viel kritischer, die vorzunehmenden Arbeiten auszuführen.

In Zusammenarbeit mit EDF haben wir einen Ablauf für die Betreuung und die Ausführung der Verbesserungsarbeiten definiert.

Demontage vor Ort

Demontage der Zugangselemente und Absicherung der Zugangsplattform zum Schieber.
Demontage der Instrumentierung und des talseitigen Ausbaurohrs, um Zugang zum mobilen Dichtungsring zu ermöglichen.
Demontage des mechanischen Verriegelungssystems
Bohren und Gewindeschneiden im mobilen Dichtungsring zwecks Demontage und Ausbau der Baugruppe
Transport des mobilen Rings in unsere Werkstätten in Martigny.

Expertise und Arbeiten in den Werkstätten

Neuanfertigung bestimmter Elemente und Anpassung auf die vorhandenen Teile.
Anfertigung eines Flansches für Funktionstests.
Montage des mobilen Dichtungsrings mit neuen Dichtungen und Funktionstests.
Rücktransport des mobilen Dichtungsrings vor Ort.

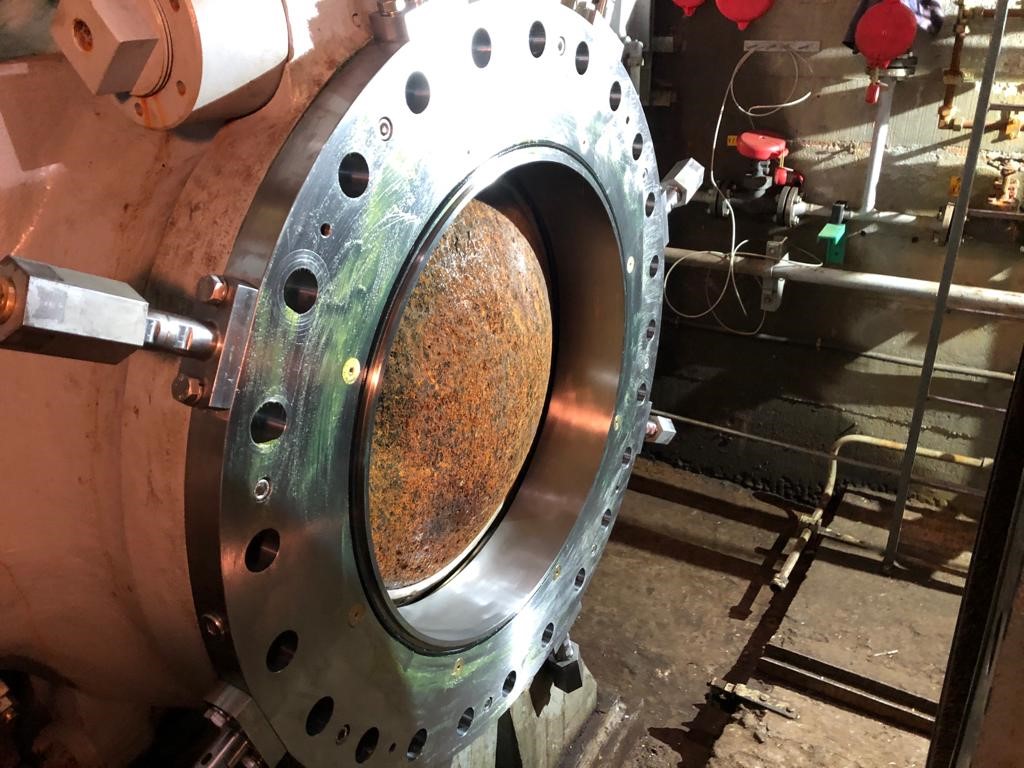

Montage vor Ort

Montage der gesamten mobilen Dichtung
Remontage des talseitigen Ausbaurohrs, der Instrumentierung sowie Ersatz der Drucksensoren der Druckkammer.
Remontage der Zugangselemente.
Testbetrieb des mobilen Dichtungsrings und des Kugelschiebers.

Unser Fachwissen im Bereich Betrieb von Wasserkraftanlagen und die Erfahrung unserer Mitarbeiter ermöglichten es uns, die Probleme bei diesem Auftrag zur grossen Zufriedenheit unseres Kunden zu lösen.

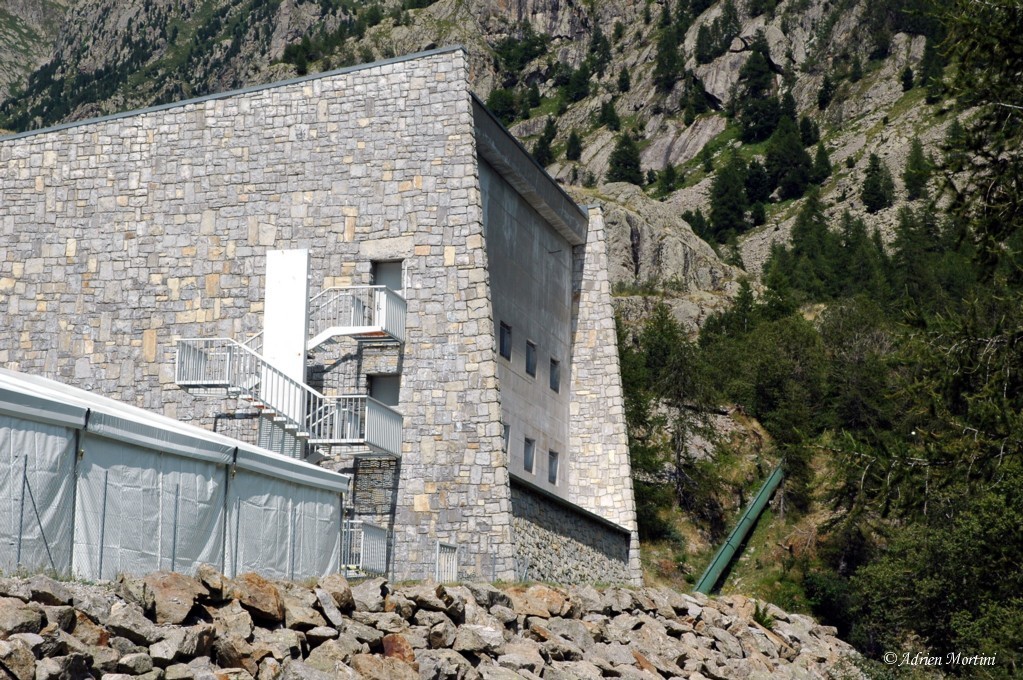

Elektrizitätswerk Belvedere

Diese kleine Anlage ist Teil des «Groupement d'Usines de la Vallée de la Vésubie», zu welchem eine Reihe ähnlicher Anlagen mit einer Jahresproduktion von 220 GWh gehören.
